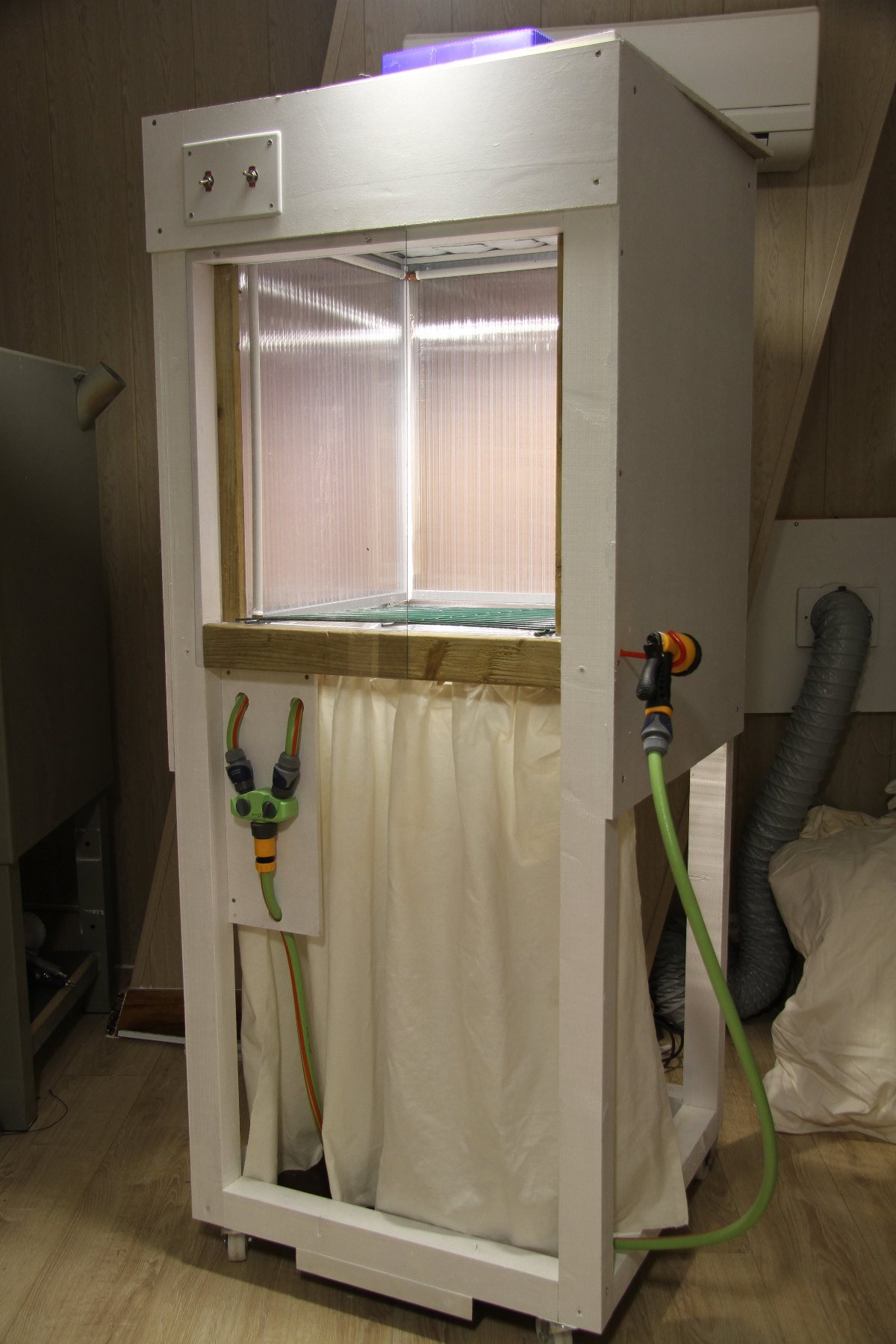

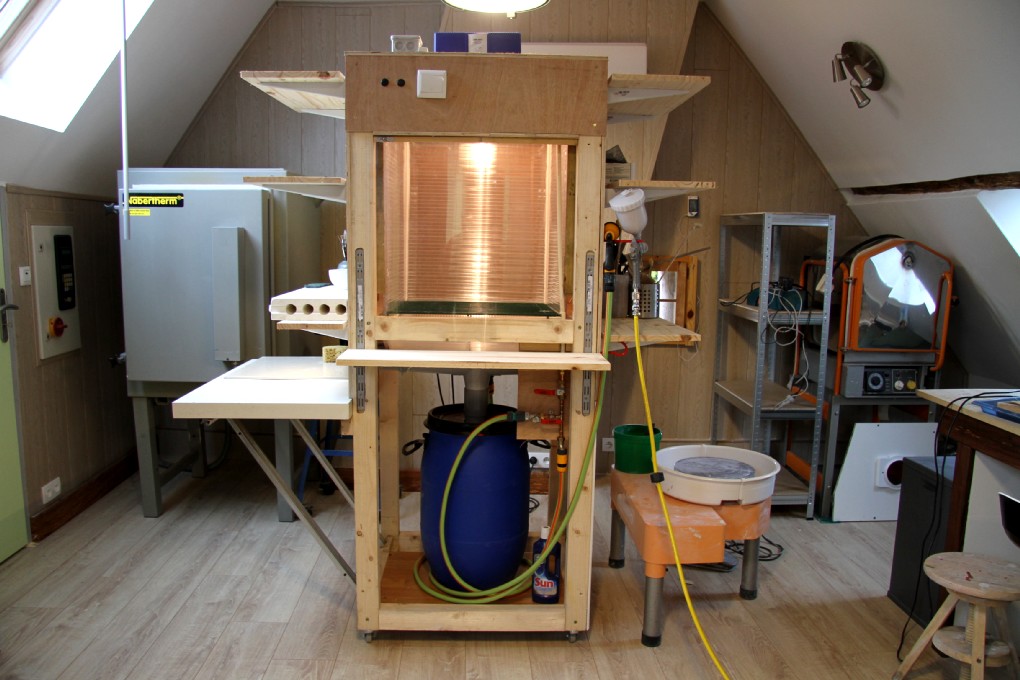

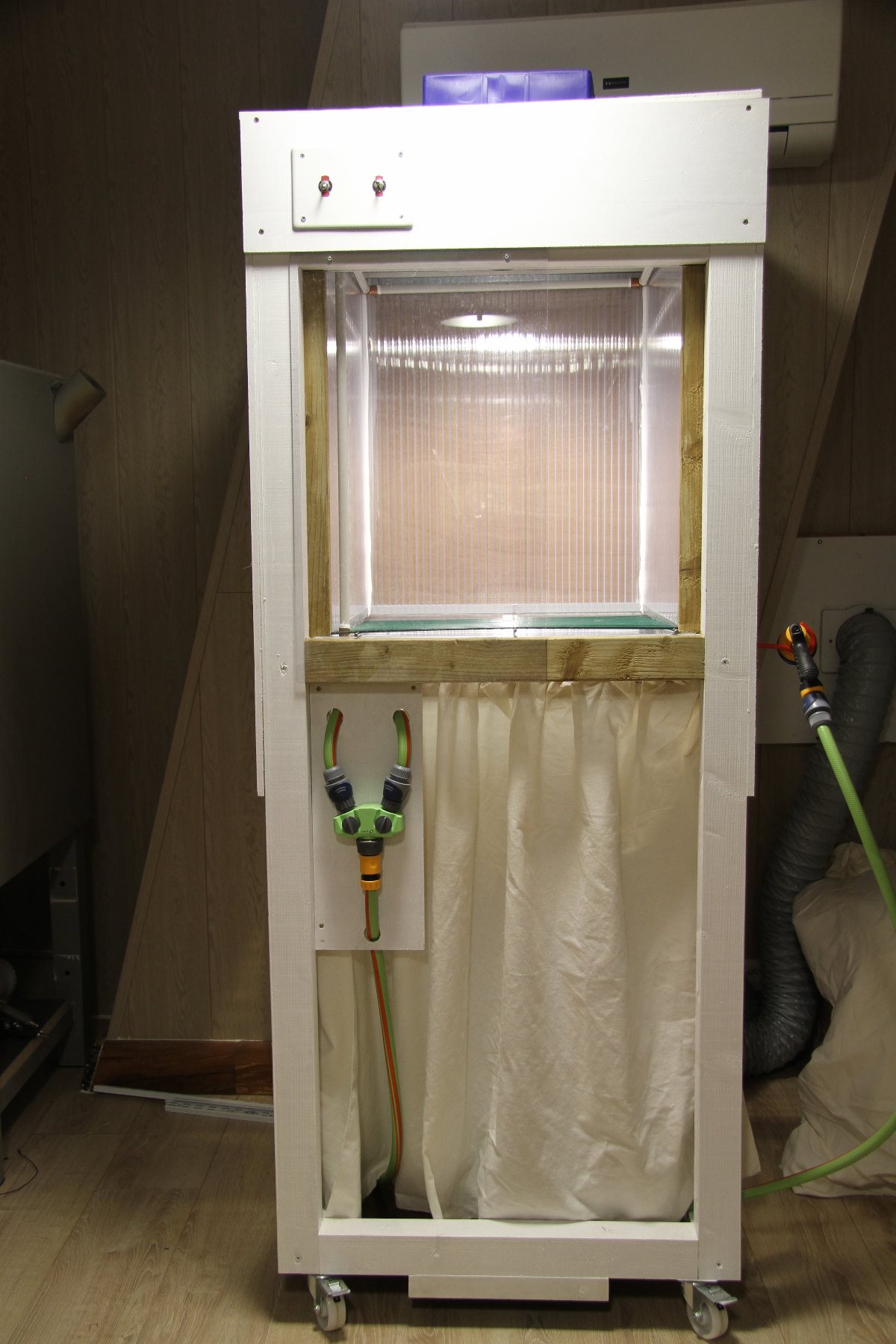

Cabine d'émaillage à rideau d'eau 3 faces

+ le fond

Détail

Le pourquoi
les fonctions
Photos
Vidéo de démonstration
Vos remarques

Caractéristiques hors tout :
Hauteur totale : 195 cm
Largeur totale : 79 cm
Profondeur totale : 75 cm
Poids 100kg à vide
Diamètre de sortie d’air 125mm
Alimentation électrique prise 16A 240V +terre

Caractéristiques espace émaillage :
Hauteur total : 65 cm
Largeur : 60 cm
Profondeur : 60 cm

J’ai toujours aimé émailler avec un pistolet à air comprimé, je trouve que la qualité d’application est bien meilleure, en multicouches on obtient de beaux effets à cause d’une parfaite gestion des épaisseurs. Les dégradés de couleurs sont simples à faire.
Mon émaillage au pistolet était très critiquable, le plus souvent j’émaillais sur une tournette devant un bloc de mousse.

Cet usage a de multiples inconvénients et le principal est celui de la gestion des déchets . En feuilletant un livre sur la sécurité au travail (Guide des maladies professionnelles - Editeur INRS Réf ED835) j’ai trouvé ceci dans le tableau des maladies professionnelles du régime général .
Il y figure des produits que nous utilisons souvent comme :

01 Affectations dues au plomb et à ses composés
73 Maladies professionnelles causées par l’antimoine et ses dérivés
70 bis & ter on y parle du Cobalt
44 Oxyde de fer
37 & 37 ter le Nikel
39 Le bioxyde de Manganèse
25 Poussières minérales renfermant de la Silice

Bon ça fait déjà une bonne liste et sans compter le Baryum etc…

Je me suis mis à réfléchir à comment on pouvait minimiser la propagation de ces produits dans l’atelier du potier ses poumons son environement

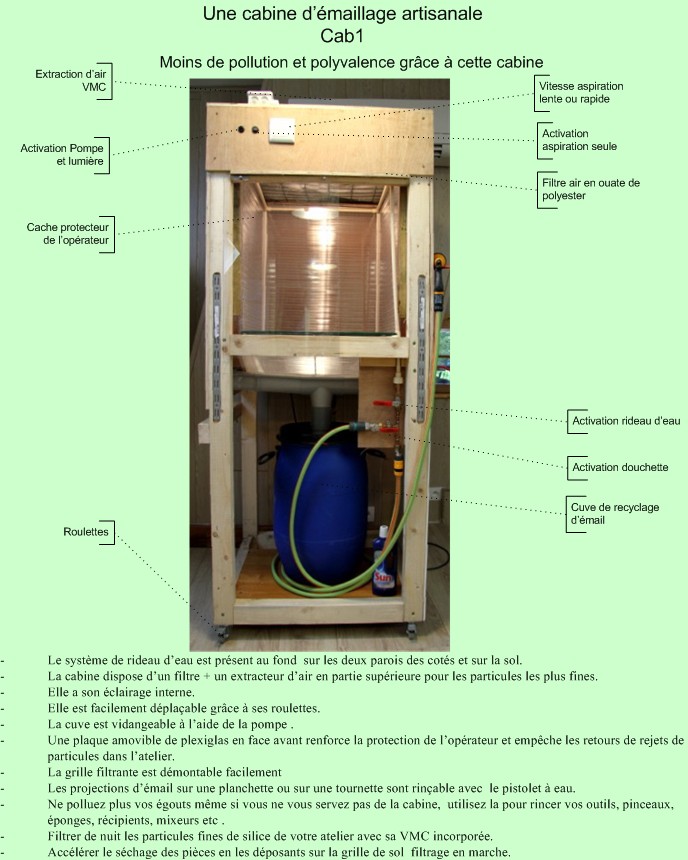

Après des recherches sur ce qu’il existait, j’ai décidé de me lancer dans une conception d’une cabine d’émaillage à rideau d’eau, avec des fonctions polyvalentes.

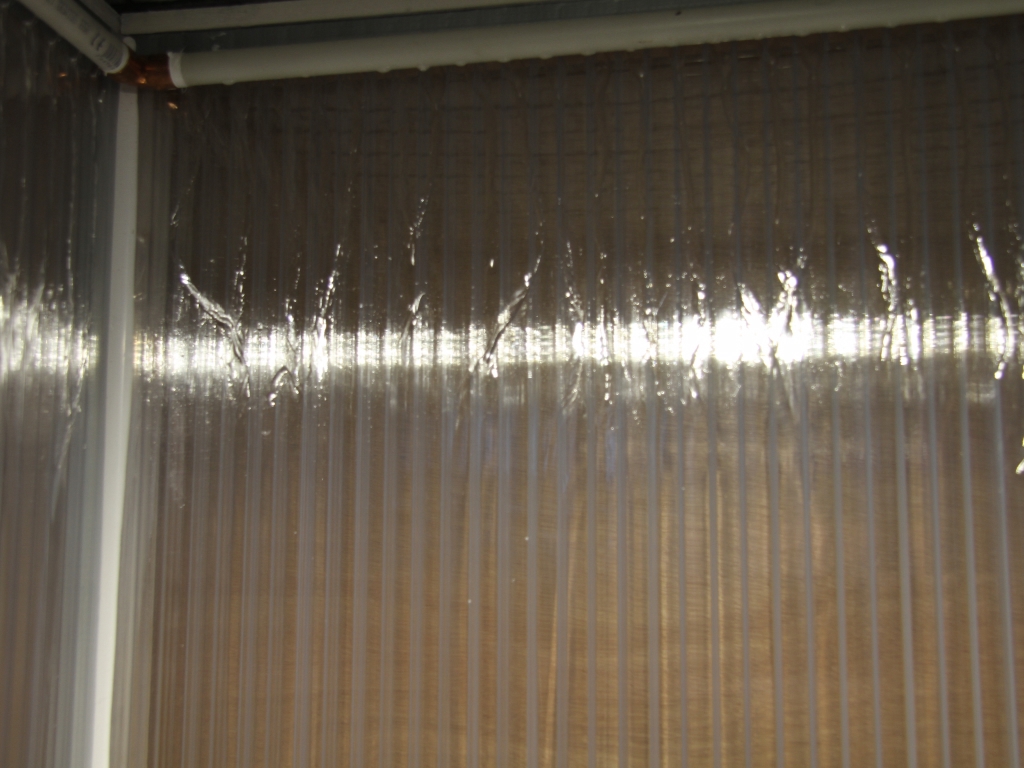

La problématique du pistolet à air comprimé c’est que tout l’émail qui est projeté en sortie de la buse du pistolet ne se fixe pas sur la pièce. Une partie rebondie sur les parois, ou va plus loin que la pièce. Pour y remédier on place la pièce devant un rideau d’eau et les particules d’email sont ainsi piégées par l’eau.
Le reste des particules plus fines qui ne sont pas piègées sont aspirées et retenues par un filtre en partie supérieur.
L’émail ainsi piégé va se déposer au fond de la cuve, après décantation on peut le récupérer et le re-tamiser et l’utiliser pour émailler des intérieurs de pièces, sa couleur faite de multiples mélanges est le plus souvent vert marronasse…Autre alternative, vous pouvez récupérer le tout et de faire cuire au four pour obtenir un bloc de verre.

Cahier des charges :

Sa fonction de base, servir à émailler les pièces au pistolet à air comprimé réglé à 2 kg maximum devant un rideau d’eau.

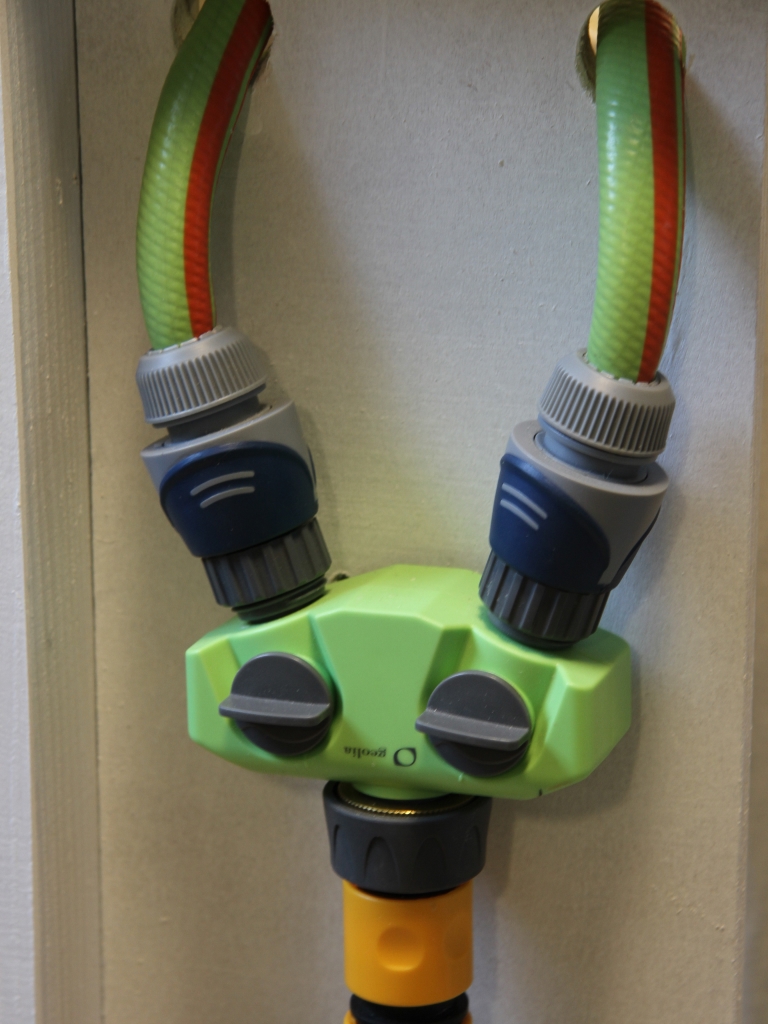

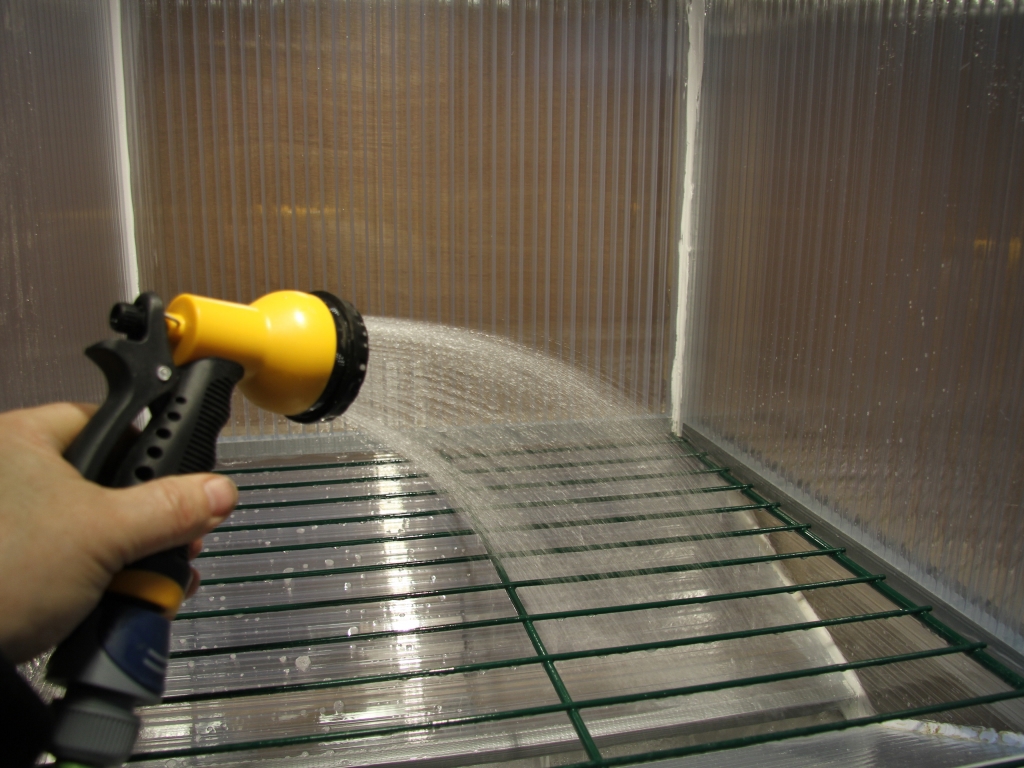

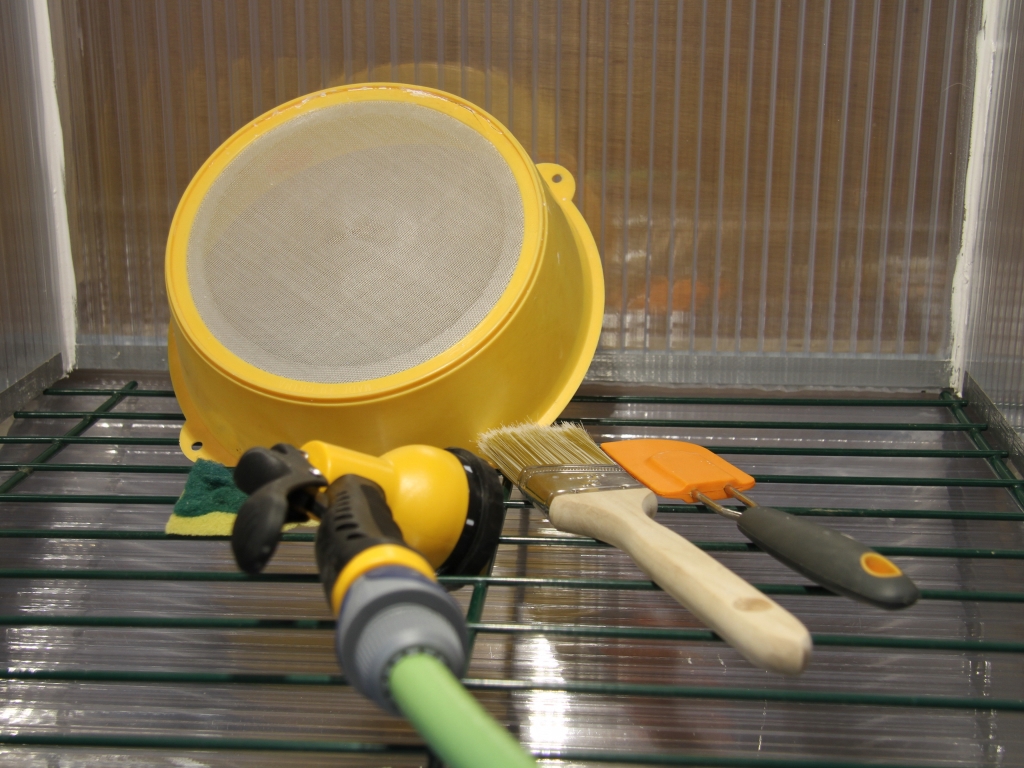

Lavager des outils servants à préparer ou appliquer l’émail avec une douchette.

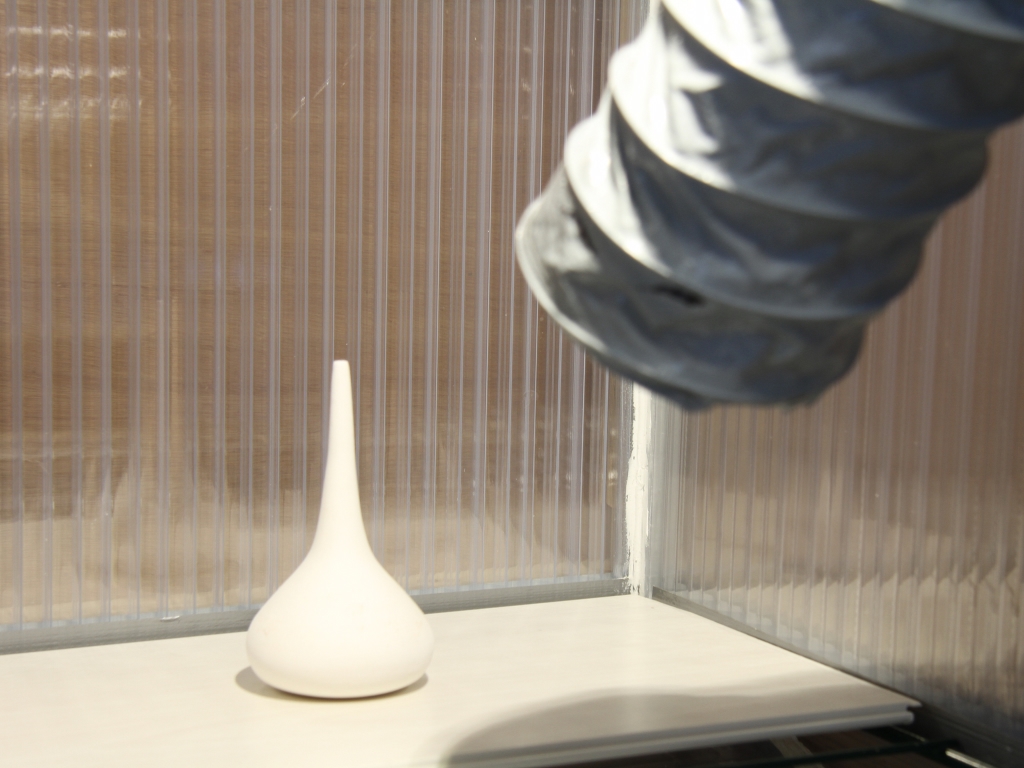

Récupérer les particules très fines par aspiration au moment de l’émaillage.
Protèger l'opérateur par un déflecteur coulissant
Récupérer les particules très fines dans l’atelier.
Récupérer la matière pendant le grattage des pièces à sec.
Baisser le degré hygrométrique de l’atelier.
Séchage accéléré des pièces en utilisant la sortie d'air ou un module suplémentaire.

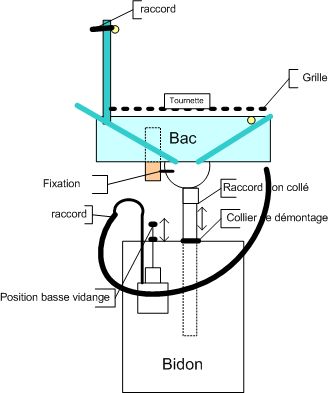

Pouvoir se vidanger facilement sans manipulations lourdes.

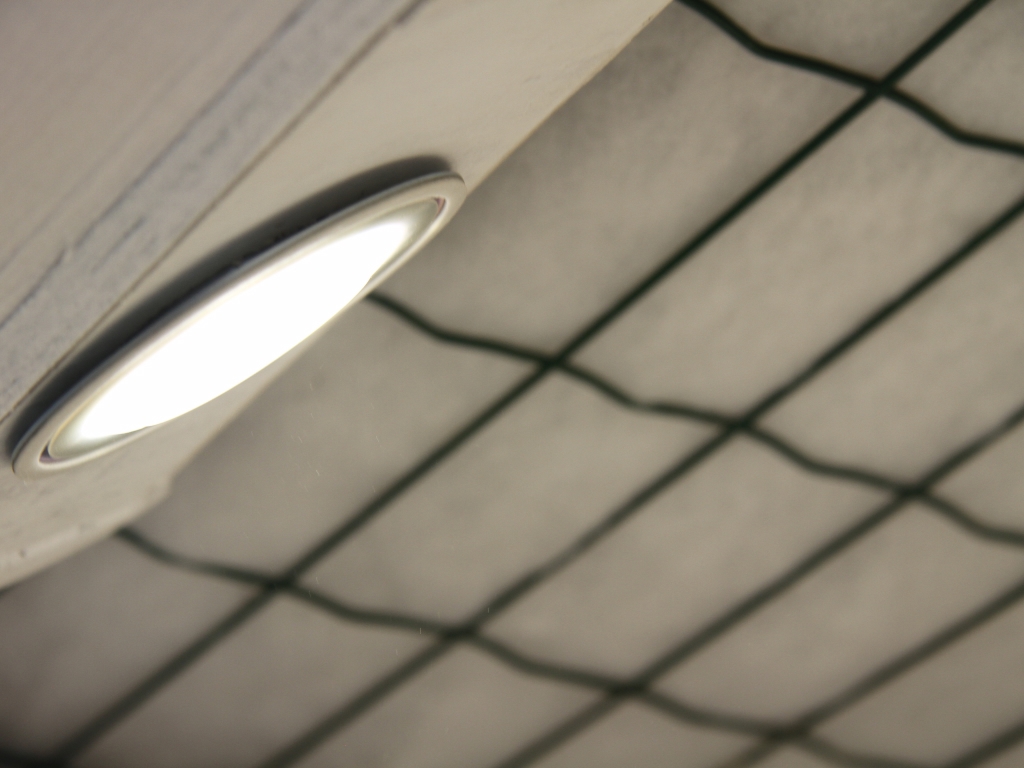

Disposer d’un éclairage interne led par transparence de la paroie.

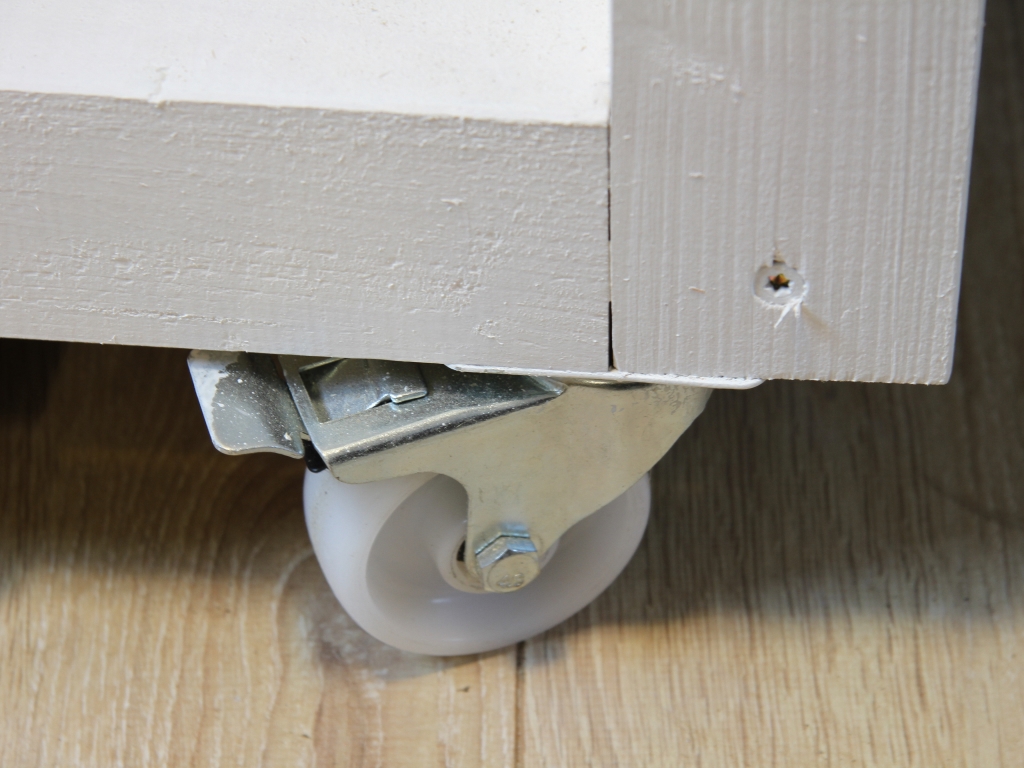

Pouvoir déplacer la cabine facilement

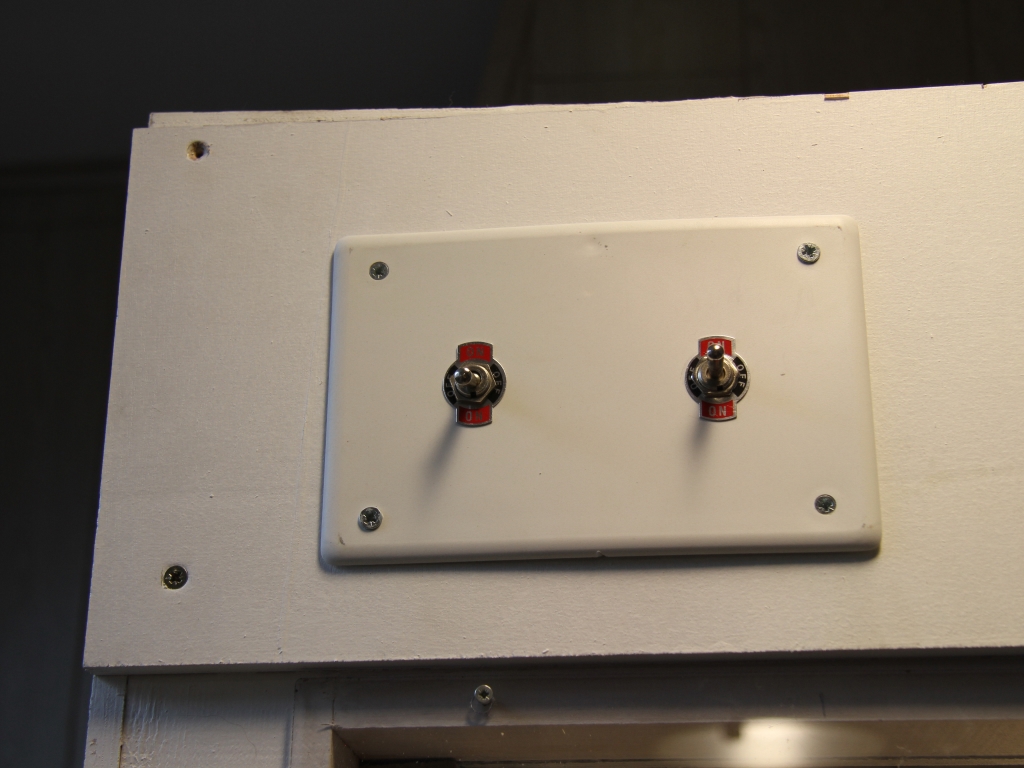

Incorporer une protection électrique normalisée de 30 MA.

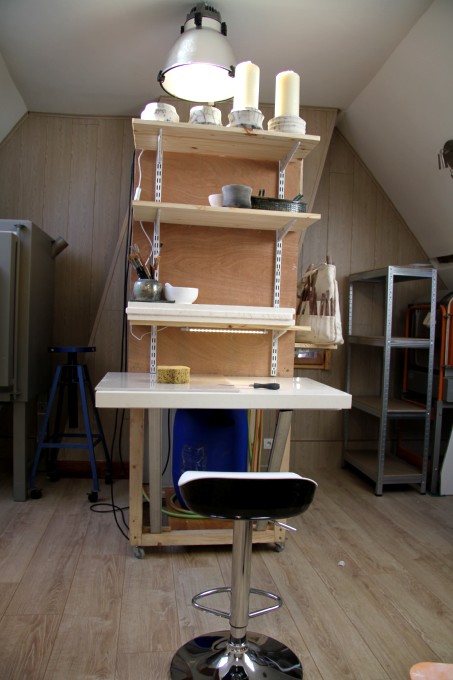

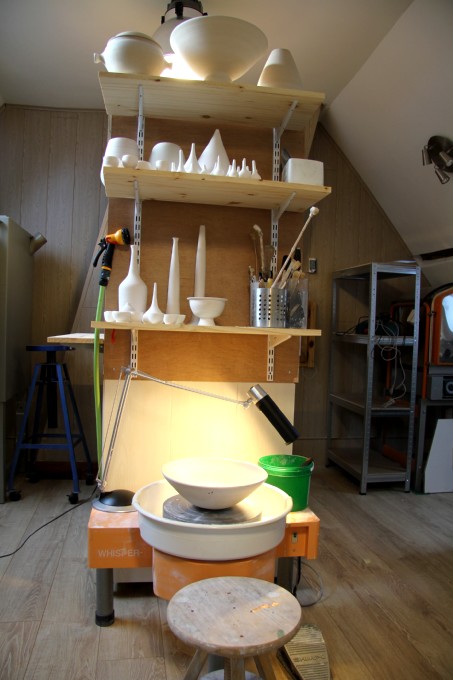

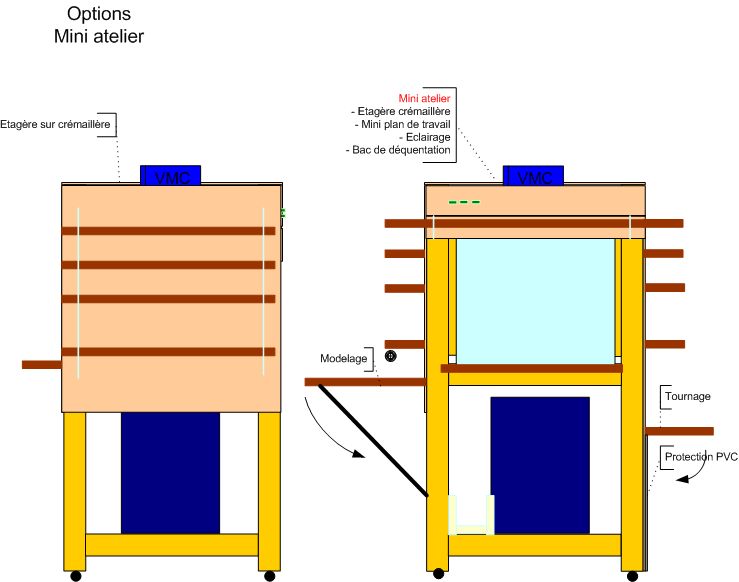

Prévoir une option de mini atelier ( 2 M² de rangement par étagère à gauche, mini plan de travail à droite, espace tour avec une face en PVC nettoyable)
